Τόπος καταγωγής: | Πεκίνο Κίνα |
---|---|
Μάρκα: | GFUVE |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | Lzcg530-10 |
Ποσότητα παραγγελίας min: | 1pc |
Τιμή: | 100-150USD/PC |
Συσκευασία λεπτομέρειες: | Τυποποιημένο κιβώτιο εξαγωγής |
Χρόνος παράδοσης: | 3-7 ημέρες |
Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
Δυνατότητα προσφοράς: | 50000PCS/MONTH |
Χρώμα: | κόκκινο και μαύρο | όνομα: | 0.2s τρέχων μετασχηματιστής |
---|---|---|---|
Υλικό: | Νέος μαγνητικός | εφαρμογή: | διατάξεις διακοπής |
Φορτίο: | 2.5-20VA | Αναλογία: | 30-1000A/5A ή 1A |
Διάμετρος: | 50 mm | Μέγεθος: | φ45xφ120x65 |
Υψηλό φως: | σπειροειδής τρέχων μετασχηματιστής,τρέχων μετασχηματιστής γεννητριών |
0.2s η υψηλή ακρίβεια κατηγορίας πέταξε τον τρέχοντα μετασχηματιστή εποξικής ρητίνης για τον ενεργειακό μετρητή
Θεωρία
Ένας τρέχων μετασχηματιστής το (CT) είναι ένας τύπος μετασχηματιστή που χρησιμοποιείται για να μετρήσει το εναλλασσόμενο ρεύμα το (AC). Παράγει ένα ρεύμα σε δευτεροβάθμιό του που είναι ανάλογος προς το ρεύμα σε αρχικό του.
Οι τρέχοντες μετασχηματιστές, μαζί με την τάση ή τους πιθανούς μετασχηματιστές, είναι μετασχηματιστές οργάνων. Κλίμακα μετασχηματιστών οργάνων οι μεγάλες τιμές της τάσης ή του ρεύματος στις μικρές, τυποποιημένες τιμές που είναι εύκολο να χειριστούν για τα όργανα και τους προστατευτικούς ηλεκτρονόμους. Οι μετασχηματιστές οργάνων απομονώνουν τα κυκλώματα μέτρησης ή προστασίας από την υψηλή τάση του αρχικού συστήματος. Ένας τρέχων μετασχηματιστής παρέχει ένα δευτεροβάθμιο ρεύμα που είναι ακριβώς ανάλογο προς την τρέχουσα ροή σε αρχικό του. Ο τρέχων μετασχηματιστής παρουσιάζει ένα αμελητέο φορτίο στο αρχικό κύκλωμα.
Εφαρμογές
Οι τρέχοντες μετασχηματιστές είναι οι τρέχων-αισθαμένος μονάδες του ηλεκτρικού συστήματος. Οι τρέχοντες μετασχηματιστές χρησιμοποιούνται στην παραγωγή των σταθμών, ηλεκτρικοί υποσταθμοί, και στη βιομηχανική και εμπορική διανομή ηλεκτρικής δύναμης.
Ρεύμα μέτρησης για το μετρητή δύναμης
Ρεύμα μέτρησης για τον ενεργειακό μετρητή
Ρεύμα μέτρησης για τη συσκευή προστασίας
Χαρακτηριστικά γνωρίσματα
Το νέο μαγνητικό υλικό λαμβάνεται για να είναι ο πυρήνας του τρέχοντος μετασχηματιστή, ο οποίος έχει την υψηλή μαγνητική διαπερατότητα, τη χαμηλή μαγνήτιση κορεσμού και την καλή σταθερότητα. Επομένως, η ακρίβεια μέτρησης είναι υψηλότερη και ο παράγοντας ασφάλειας οργάνων είναι χαμηλότερος. Από τον υψηλό - το ποιοτικό πυρίτιο που υποβάλλεται σε επεξεργασία από τη προηγμένη τεχνολογία λαμβάνεται για να είναι ο πυρήνας windings προστασίας, το οποίο βεβαίωσε ότι ο παράγοντας ορίου ακρίβειας είναι υψηλότερος.
Ο ημικυκλικός πυρήνας δαχτυλιδιών και δευτεροβάθμιο windings είναι κενό χυμένο κοντά υψηλό - ρητίνη ποιοτικού εποξειδίου στην πυρκαγιά - πλαστικό περίβλημα καθυστερούντω, το οποίο έχει το χαρακτηριστικό της υγρασίας - απόδειξη, σταθερή απόδοση και διανομή με τη συντήρηση. Μικρό μέγεθος, ελαφρύ, μικρό ίχνος, που καθορίζεται στο καλώδιο μηχανισμών διανομής δικτύων δαχτυλιδιών. Το καλώδιο μπορεί να διασχίσει τον τρέχοντα μετασχηματιστή μέσω των εσωτερικών πόλων του γρήγορα και ομοιόμορφα.
Ο Straight-Through τρέχων μετασχηματιστής ρητίνης απορριμμάτων μπορεί να διαιρεθεί διάφορα είδη σύμφωνα με τη διάφορη τρέχουσα αναλογία, την ακρίβεια και τα εκτιμημένα φορτία. Οι συγκεκριμένες παράμετροι παρουσιάζονται στην αντιστοιχία πίνακες κάθε στους πρότυπους παραμέτρου.
ΠΑΡΑΜΕΤΡΟΙ
Τεχνικές παράμετροι | |
---|---|
Πρότυπα | Iec60044-1 IEC 61869-2 ANSI C57.13 NTC 2205 GB1208-2006 |
Εκτιμημένο αρχικό ρεύμα | 30-1000A |
Εκτιμημένο φορτίο | ≤20VA |
Εκτιμημένη συχνότητα | 50Hz ή 60Hz |
Εκτιμημένο δευτεροβάθμιο ρεύμα | 5A ή 1A |
Εκτιμημένο βραχυπρόθεσμο θερμικό ρεύμα | 40kA, 1S |
Εκτιμημένο συνεχές θερμικό ρεύμα | 120%I1n |
Δευτεροβάθμια τάση δύναμη-συχνότητας τυλίγματος | 3kV, 1min |
Παράγοντας ασφάλειας οργάνων | FS ≤10 |
Μηχανικές παράμετροι | |
Διαστάσεις (W×D×H) (χιλ.) | φ45xφ120x65 |
Βάρος (κλ) | 2.1 |
Λειτουργούντες όροι | |
Λειτουργούσα θερμοκρασία | -35°C σε +55°C |
Temp καθημερινού μέσου όρου | <> |
Ύψος | <3500 meters=""> |
Λειτουργούντες όροι - συνεχιζόμενοι | |
Όρος | Καμία ύπαρξη σοβαρά, διαβρωτικό και ραδιενεργό αέριο στον αέρα. Άδεια της μακροπρόθεσμης λειτουργίας κάτω από το εκτιμημένο ρεύμα. |
Τύπος | Lzcg530-10 | Lzcg530-10 | Lzcg530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Σκοπός | Μέτρηση του τρέχοντος μετασχηματιστή | Τρέχων μετασχηματιστής προστασίας | Διπλός άνεμος τρέχων μετασχηματιστής | |||||||
Εκτιμημένο αρχικό ρεύμα (AMP) | Κατηγορία ακρίβειας και εκτιμημένο φορτίο (VA) | Κατηγορία ακρίβειας και εκτιμημένο φορτίο (VA) | Σύνθετη κατηγορία ακρίβειας και εκτιμημένο φορτίο (VA) | |||||||
0.2S | 0,2 | 0,5 | 10P20 | 10P15 | 10P10 | 0.2S | 0,5 | 10P15 | 10P10 | |
30 | 2 | |||||||||
40 | 2.5 | |||||||||
50 | 3.75 | 2 | ||||||||
75 | 3.75 | 5 | 2 | 3.75 | ||||||
100 | 2.5 | 5 | 7.5 | 2.5 | 3.75 | |||||
150 | 5 | 7.5 | 10 | 2.5 | 3.75 | 6.25 | 2.5 | 3.75 | 2.5 | |
200 | 7.5 | 10 | 15 | 3.75 | 5 | 7.5 | 5 | 7.5 | 3.75 | |
300 | 10 | 15 | 20 | 5 | 7.5 | 10 | 7.5 | 10 | 2.5 | 5 |
400 | 15 | 20 | 25 | 6.25 | 7.5 | 15 | 10 | 12.5 | 3.75 | 5 |
500 | 20 | 25 | 25 | 6.25 | 7.5 | 15 | 15 | 15 | 3.75 | 5 |
600 | 20 | 30 | 30 | 7.5 | 10 | 20 | 15 | 20 | 3.75 | 7.5 |
Πρότυπο | Αρχικό εκτιμημένο ρεύμα | Εκτιμημένο φορτίο | Άνοιγμα (χιλ.) | Περιγραφή (χιλ.) | Βάρος (κλ) | Υλικό | Στεγανοποιήστε |
---|---|---|---|---|---|---|---|
Lzck-55 | 100-1500A | ≤10VA | φ55 | 180×138×52 | 2 | PC | IP65 |
Lmck185-10 | 300-3000A | ≤25VA | φ185 | 350×283×55 | 4.5 | PC | IP65 |
Lzck310-10 | 300-600A | ≤10VA | φ50 | φ50 Χ φ110 Χ 32 | 1 | Ρητίνη | περίπτωση πυριτίου (επιλογή) |
Lzck322-10 | 30-600A | ≤10VA | φ50 | φ50 Χ φ110 Χ 52 | 1.6 | Ρητίνη | περίπτωση πυριτίου (επιλογή) |
Lzck350-10 | 20-600A | ≤25VA | φ50 | φ50 Χ φ110 Χ 105 | 3.1 | Ρητίνη | περίπτωση πυριτίου (επιλογή) |
Lzcg530-10 | 30-600A | ≤20VA | φ45 | φ45 Χ φ120 Χ 65 | 2.1 | Ρητίνη | περίπτωση πυριτίου (επιλογή) |

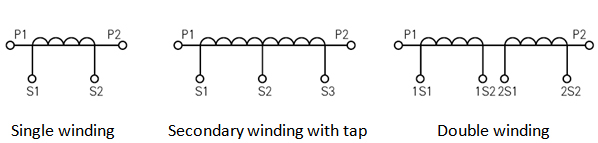

P1, P2 είναι αρχικό τερματικό πολικότητας, S1, S2 είναι δευτεροβάθμιο τερματικό πολικότητας.
P2, S2 είναι ομώνυμα τερματικά (subtractive πολικότητα).
